JIS日標法蘭標準尺寸表

2021-03-08 關注次數：

日標法蘭主要起到管道之間相互連接的作用，因為具有密封性好，安裝方便的優點，所以在化工石油等領域比較常見。按照連接方式分類板，板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭、承插焊法蘭、螺紋法蘭、法蘭蓋、帶頸對焊環松套法蘭等。

JIS法蘭（JIS B 2238、JIS B 2239）


JIS 5K 單位：mm

口徑

DN

適 用 的

鋼管外徑

法蘭外徑D

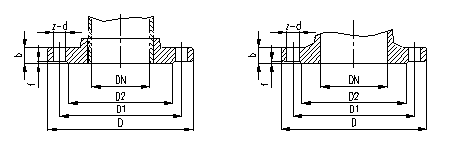

法蘭各部分尺寸

螺栓孔

螺栓的

螺紋

尺寸

b

f

直徑D2

中心圓直徑D1

數量z

直徑d

灰鑄鐵以外

灰鑄鐵

10

17.3

75

9

12

1

39

55

4

12

M10

15

21.7

80

9

12

1

44

60

4

12

M10

20

27.2

85

10

14

1

49

65

4

12

M10

25

34.0

95

10

14

1

59

75

4

12

M10

32

42.7

115

12

16

2

70

90

4

15

M12

40

48.6

120

12

16

2

75

95

4

15

M12

50

60.5

130

14

16

2

85

105

4

15

M12

65

76.3

155

14

18

2

110

130

4

15

M12

80

89.1

180

14

18

2

121

145

4

19

M16

100

114.3

200

16

20

2

141

165

8

19

M16

125

139.8

235

16

20

2

176

200

8

19

M16

150

165.2

265

18

22

2

206

230

8

19

M16

200

216.3

320

20

24

2

252

280

8

23

M20

250

267.4

385

22

26

2

317

345

12

23

M20

300

318.5

430

22

28

3

360

390

12

23

M20

350

355.6

480

24

30

3

403

435

12

25

M22

400

406.4

540

24

30

3

463

495

16

25

M22

450

457.2

605

24

30

3

523

555

16

25

M22

500

508.0

655

24

32

3

573

605

20

25

M22

600

609.6

770

26

32

3

680

715

20

27

M24

JIS 10K 單位：mm

口徑

DN

適 用 的

鋼管外徑

法蘭外徑D

法蘭各部分尺寸

螺栓孔

螺栓的螺紋尺寸

薄型法蘭

b

f

直徑D2

中心圓

直徑D1

數量

z

直徑

d

灰鑄鐵

螺栓的孔徑

螺栓的尺寸

灰鑄鐵以外

灰鑄鐵

10

17.3

90

12

14

1

46

65

4

15

M12

12

12

M10

15

21.7

95

12

16

1

51

70

4

15

M12

12

12

M10

20

27.2

100

14

18

1

56

75

4

15

M12

14

12

M10

25

34.0

125

14

18

1

67

90

4

19

M16

16

15

M12

32

42.7

135

16

20

2

76

100

4

19

M16

18

15

M12

40

48.6

140

16

20

2

81

105

4

19

M16

18

15

M12

50

60.5

155

16

20

2

96

120

4

19

M16

18

15

M12

65

76.3

175

18

22

2

116

140

4

19

M16

18

15

M12

80

89.1

185

18

22

2

126

150

8

19

M16

18

15

M12

100

114.3

210

18

24

2

151

175

8

19

M16

20

15

M12

125

139.8

250

20

24

2

182

210

8

23

M20

22

19

M16

150

165.2

280

22

26

2

212

240

8

23

M20

22

19

M16

200

216.3

330

22

26

2

262

290

12

23

M20

24

19

M16

250

267.4

400

24

30

2

324

355

12

25

M22

26

23

M20

300

318.5

445

24

32

3

368

400

16

25

M22

28

23

M20

350

355.6

490

26

34

3

413

445

16

25

M22

28

23

M20

400

406.4

560

28

36

3

475

510

16

27

M24

30

25

M22

450

457.2

620

30

38

3

530

565

20

27

M24

－

－

－

500

508.0

675

30

40

3

585

620

20

27

M24

－

－

－

600

609.6

795

32

44

3

690

730

24

33

M30

－

－

－
